一、了解发电厂或变电所的基本情况
1.发电厂或变电所在系统中的地位和作用。是指该发电厂和变电所在电力系统中的重要程度,如果全厂或全所停电或造成什么影响。还有对发电厂要了解它的总容量,对变电所要了解它的供电范围。
2.发电厂或变电所的类型。对发电厂,要知道是火力发电厂、水力发电厂还是核电站;对变电所,要知道是枢纽变电所、地区变电所还是用户变电所,是中间变电所还是终端变电所。
3.对新建的或是扩建的发电厂或变电所,要了解该发电厂或变电所之所以要建或扩建的必要性。

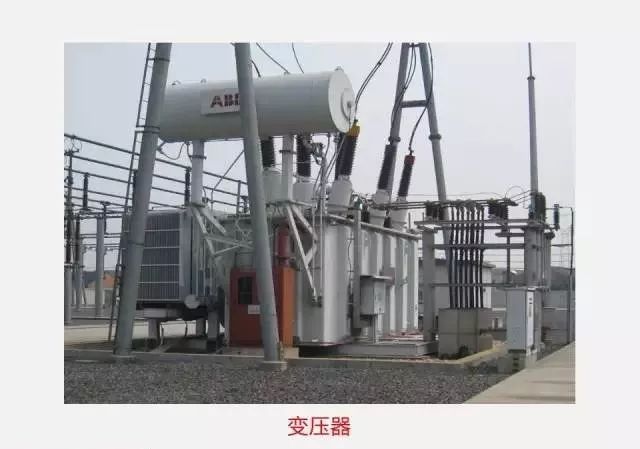

二.了解发电机和主变压器的主要技术参数
这些技术参数可能在电气主接线图中,也可能列在设备表内。
三.明确各个电压等级的主接线基本形式
一般发电厂或变电所都有二或三个电压等级,读图时应逐个阅读电气主接线图,明确各个主接线的基本形式。对于发电厂,先看发电机电压等级的主接线基本形式;再看主变压器高压侧的主接线基本形式;最后看中压侧的主接线基本形式。对于变电所,先看高压侧主接线基本形式,再看中压侧的主接线基本形式,最后看低压侧的主接线基本形式。
四.检查开关的配置情况
主要有两点

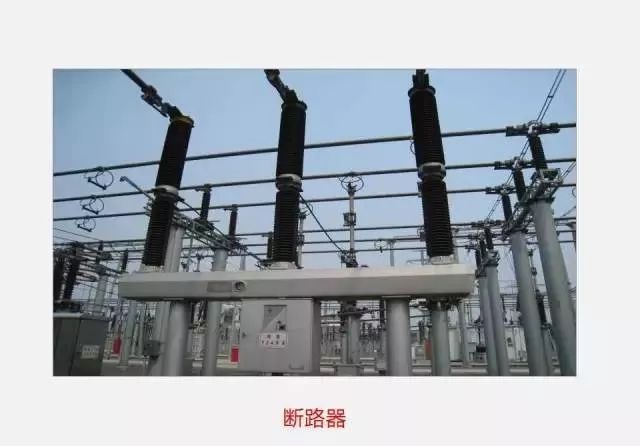

1.对断路器配置的检查。与电源有联系的各侧都应配置有断路器,否则,不符合电气主接线图的要求。
2.对隔离开关配置的检查。该装隔离开关处是否装有隔离开关,检测需要;检查隔离开关绘制方法是否正确,如有将刀片端与电源相连的,则不符合电气主接线要求。
五.检查互感器的配置情况
互感器主要是能满足测量和继电保护的需要,检查时应注意
1.该装电流互感器和电压互感器的地方是否都已配置;
2.配置电流互感器的地方,查看配置电流互感器的只数;
3.查看各个电流互感器的铁芯数,看是否满足需要。
六.检查避雷器的配置情况
有时不绘出避雷器,如果主接线图中绘出避雷器,则要检查避雷器的配置是否齐全,如不全,应补全。
如上图示:
已知这种发电厂有以下特点:
总容量为200~1000MW
单机容量为50~200MW
二是除向用户供电外,还兼供蒸汽和热水,一般建在工业中心或城市中心;
三是用发电机的电压向附近的用户供电,剩余电能用升高电压送给远方用户和系统。

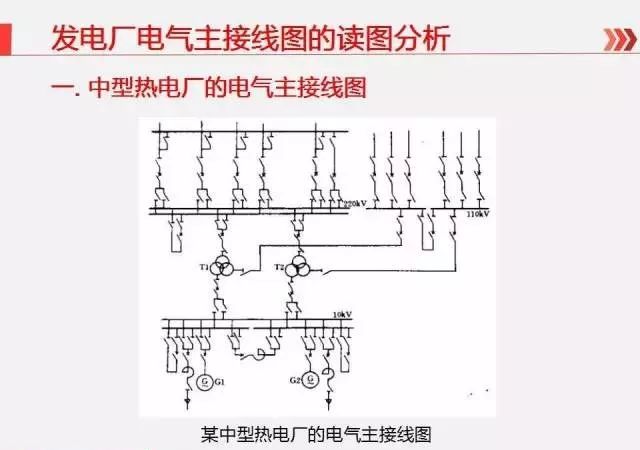

从图中可以看出,该热电厂装有两台发电机,接到10kV母线上,主变压器是两台三绕组变压器,每台变压器的三个绕组都分别接到三个电压等级的母线上。该热电厂除了10kV的电压等级外,还有220kV和110kV两个升压的母线,应该逐个的分析三个电压等级的母线。
该电器主接线图的特点:
1.可靠性高。10kV和220kV等级的所有出线都能满足II类负荷的供电要求,如果用双回路供电,也可以满足I类类荷的供电要求。2.短路电流小。装有母线电抗器和线路电抗器,可以抑制短路电流的大小。3.扩建方便。4.操作复杂。10kV和220kV都是双母线接线,并且出线较多,倒换母线时有很多的操作步骤,容易产生误操作。5.造价较高。
二.中型水利发电厂的电气主接线图
水利发电厂的特点是建在水源附近,一般距离负荷中心较远,基本上没有发电机电压负荷,几乎全部电能用升高电压送入系统;水利发电厂的装机台数和容量,是根据水能利用条件一次确定的, 不必考虑发展和扩建;水力发电厂附近地形复杂,电气主接线应尽可能简单,使配电装置紧凑。
主接线图如下图所示:

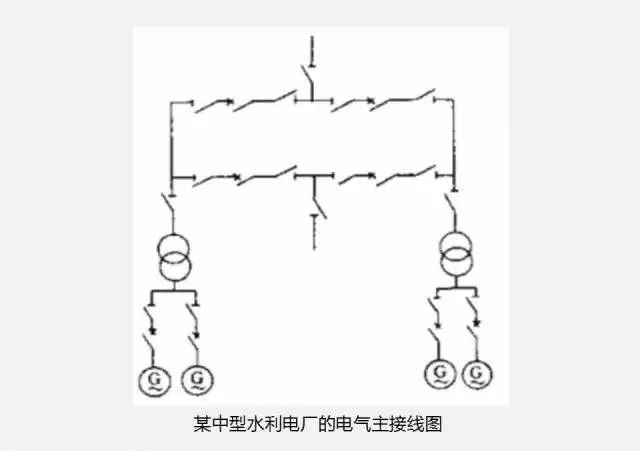

从图中可以看出,整个发电厂的电器主接线比较简单,两台主变压器和四台发电机接成两个发电机一变压器扩大单元,两台主变压器与两条升高电压出线接成四角形接线方式,这两条出线与系统相连接。
这样接线的优点:
1.可靠性高。没有母线,不存在母线故障;任一断路器检修时,都不影响水利发电厂对系统的供电。
2.操作方便。改变运行方式时,只要操作断路器,步骤极少,不会发生隔离开关的误操作,且能适应电网调度要求发电机经常开停机的情况。
3.造价较低。不需要母线装置,节省了费用。
三.火力发电厂的电气主接线图
区域性发电厂属大型发电厂,装机总容量在1000MW以上,单机容量在200MW以上。大型发电厂都健在动力资源丰富的地方大型火力发电厂建在煤炭生产基地附近。大型发电厂一般离负荷中心较远,电能几乎全部用110kV及以上的高压或超高压输电线路送至远方,担负着系统的基本负荷,其工作情况对系统的影响较大。
主接线图如下图所示:

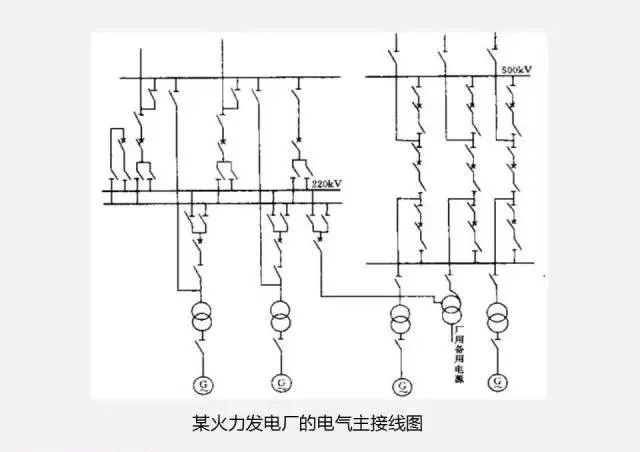

从上图中可以看出,该发电厂有四台发电机和四台变压器,结成四组单元线,2个单元接在220kV母线,2个接在500kV母线。220kV母线采用带旁路母线的不分段双母线接线方式。500kV母线为一台半断路器的接线方式。用自耦变压器作为两级升高电压之间的联络变压器,其低压绕组兼作厂用电的备用电源和起动电源。该电气主接线具有很高的可靠性,并能灵活的改变运行方式;升高压侧的开关设备较多,增加了造价,但也可以极大地减少停电机率。
变电所电气主接线图的读图分析
一.110kV地区变电所电气主接线图

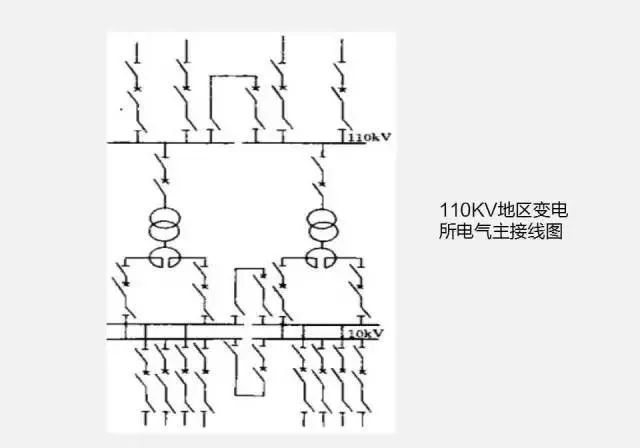

图示为110kV地区变电所的简明电气主接线图。该变电所为110/10kV降压变电所,装有两台主变压器。变电所的负荷都是地区负荷,用10kV线路供电。由于负荷很重,所以有4条110kV的进线。
从图中可以看出,110kV测采用分段单母线接线;在10kV测,看似四分段母线,又像是分段双母线接线,而实际上是两套分段单母线接线。为了限制短路电流,图中,10kV测得分段单母线采用分开运行的方式;且在主变压器的低压侧加装分裂电抗器,每个分裂电抗器的两臂各自接10kV单母线的各分段。这样就要求10kV各段母线上的负荷尽可能相等,以免分裂电抗器中电能消耗太大,使各母线上电压不等。
这种主接线比较特殊,可靠性不高,对重要负荷必须用两条接在不同分段上的线路作回路供电,而当其中一条回路出现故障或断路器检修时,又将引起两个分段上的负荷不相等,所以如果重要用户很多就不太适合。

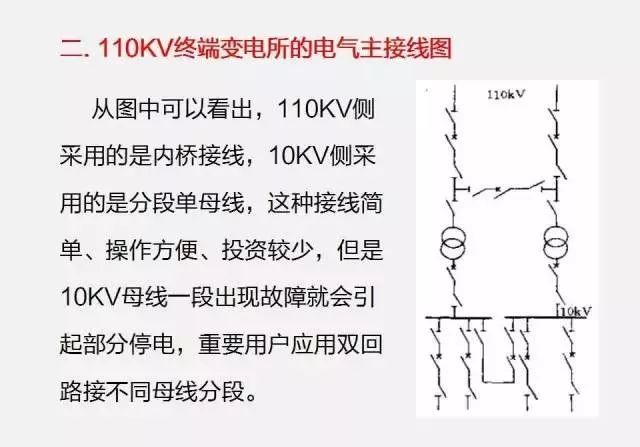

110kV终端变电所的电气主接线图
