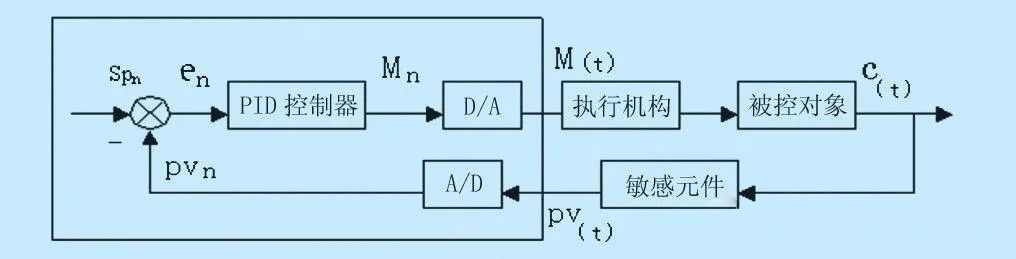

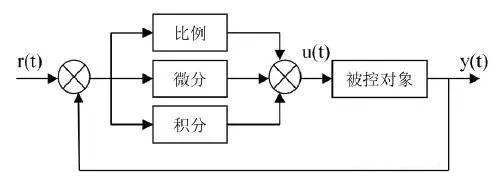

       pid控制在工艺中根据不同的情况选用不同的参数进行控制,pid也是在工业中常用的调节工业的使用手法;

​(1)输入元件:给出与期望输出对应的输入量。

(2)比较元件:求输入量与反馈量的偏差,常采用集成运算放大器A/D来实现。

(3)放大元件:由于偏差信号一般较小,不足以驱动负载,故需要放大元件,包括电压放大及功率放大。

(4)执行机构:直接驱动被控对象,使输出量发生变化。常用的有电动机、调节阀、液压马达等。

(5)测量元件:检测被控量并转换为所需要的电信号。在控制系统中常用的有用于速度检测的测速发电机、光电编码盘等;用于位置与角度检测的旋转变压器、自整机等;用于电流检测的互感器及用于温度检测的热电偶等。这些检测装置一般都将被检测的物理量转换为相应的连续或离散的电压或电流信号。

(6)校正元件:也叫补偿元件,是结构与参数便于调整的元件,以串联或反馈的方式连接在系统中,完成所需的运算功能,以改善系统的性能。根据在系统中所处的位置不同,可分别称为串联校正原件和反馈校正元件。
