低压柜结构方案
来源:rootadmin | 2023-10-05
低压柜使用量大,典型方案是进线、无功补偿(包括电容器、SVG、APF等自动补偿)、馈线(框架断路器、抽屉式、固定分隔式)、母联柜,双电源、三电源自动转换柜,马达控制柜包括常规接触器+热继控制、软启动器、变频器等。
进线柜一般与变压器直接连接,通过母排桥架或密集型母线槽接入。电流比较大,主要有两种结构设计,一种是进线柜的进线母排从柜顶部进入柜内,与进线框架断路器上端头连接,下端头铜排引出到侧面垂直排连接到主母排的位置,通过水平排连到其它电容、馈线柜,这种有利于断路器散热,缺点是柜宽度大,铜排长度长一些; 还有一种是进线排从柜顶部进入开关柜,与框架断路器下端头连接,上端头通过铜排向上部到水平母线的位置,再通过水平排与其它开关柜连接供电。这种设计可以用于进线柜在中间的情况,柜后进线,柜宽度小。
对于固定分隔式,或是多框架断路器出线,B柜等外资品牌柜都是采用左前侧边柜安装垂直母线的设计,左侧前部单独隔室安装垂直母线,垂直母线前部作为二次仪表室,方便二次接线以及维护。垂直母线模数孔设计,搭接面按铜排厚度的5倍设计,与水平母线直接连接,再通过排与框架或塑壳断路器连接,这种设计功能单元分布整齐,标准化设计便于现场更改回路、更换断路器,模块化实现功能单元完全分隔,还可以实现FORM 4b的分隔类型,缺点就是铜排使用量相对多一些,但由于母线采用薄母线,相对于厚母线铜排利用率高。
而国内的低压柜多是背后部垂直母线,根据电流搭配,对于多框架断路器出线方案,则是通过铜排一次直接连接到断路器,从柜后侧面出线,这种设计定制化比较强,根据电流调整,铜排用量少,但不利于更换,调整更换大电流规格的断路器,同时分隔类型也很难实现FORM3,即进线和出线分隔,隔室比较凌乱。因此数据中心等应用更喜欢B柜结构。

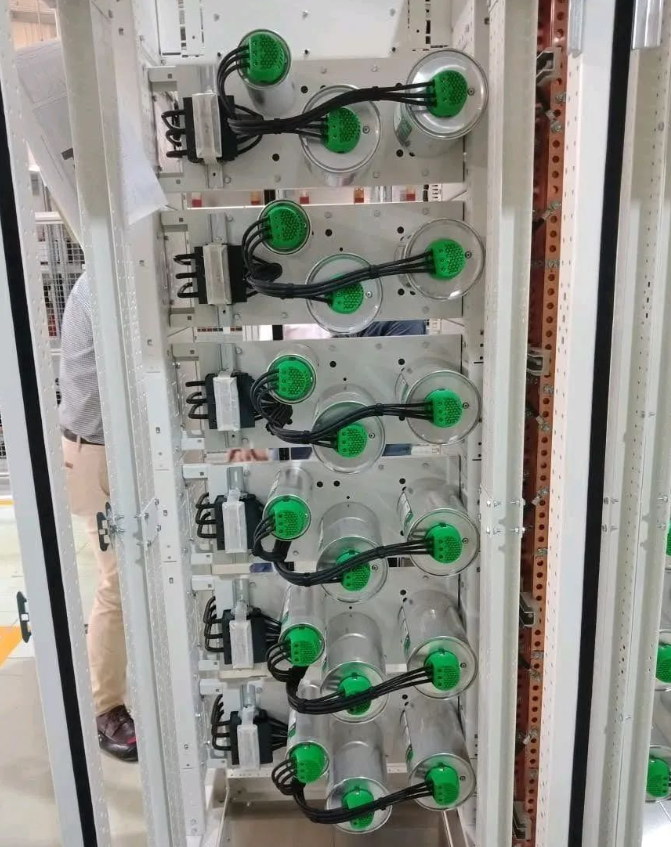

对于电容柜,有抽屉形式电容柜、固定式电容柜等; SVG、APF柜需要充分考虑通风散热,以避免温升过高。
对于变频软启动柜,一种是敞开式安装,一台开关柜安装几个软启动器,另一种是隔室安装。变频驱动/软起动器内部采用模数化设计,容纳全系列变频器/软起动器的控制柜,在一个单独的小室内安装多个不同的变频器/软起动器方案。每个单元都有自己独立的隔离开关。变频器方案可以选择安装滤波器装置和安装在门上的控制面板,这样查询和设置参数就不需要打开门板。
对于ATSE双电源转换柜,市电和柴油发电机之间的转换,ATS带旁路,设计复杂。铜排的走向需要合理,左右垂直母排连接到水平母线,中间应急柴发连接。
