所谓光伏电站，就是充分借助太阳这一无尽能源宝库来进行发电的电站。其核心组成部分包括光伏电池板和逆变器，二者相辅相成，共同完成能源转化的关键使命。光伏电池板宛如神奇的能量收集器，由众多高效的光电转换单元构成，当太阳慷慨地洒下光芒时，这些电池板能够精准捕捉并高效转化太阳能为电能。而逆变器则充当着电能的“整形师”，将光伏电池板产生的直流电精心转换为交流电，以满足各种负载的用电需求，或者顺利输送到庞大的电网之中，为万千家庭和企业送去光明与动力。那么光伏电站并网的要求有哪些？并网的方式又什么呢？下面本文详细地给大家讲清楚。

▷ 光伏电站并网的规范要求

并网光伏发电系统与电网的连接是一个重要环节，大中型并网光伏电站设计应符合以下几种标准要求：

※《光伏发电接入配电网设计规范》GB/T50865

※《光伏电站接入电力系统设计规范》GB/T50866

※《光伏发电系统接入配电网技术规定》GB/T29319

※《光伏电站接入电力系统技术规定》GB19964

※《光伏发电系统并网技术要求》GB/T19939

并参照《光伏电站电能质量检测技术规程》NB/T32006 等进行检测。光伏电站的并网向当地交流负载提供电能和向电网发送电能的质量，在谐波、电压偏差、电压不平衡度、直流分量、电压波动和闪变等方面应满足以下并网要求。

1.谐波和波形畸变

光伏电站接入电网后，公共连接点的谐波电压应满足《电能质量公用电网谐波》GB/T14549的规定。

2.电压偏差

光伏电站接入电网后，公共连接点的电压偏差应满足《电能质量供电电压偏差》GB/T12325的规定，即35kV及以上公共连接点电压正、负偏差的绝对值之和不超过标称电压的10%。20kV及以下三相公共连接点的电压偏差为标称电压的+7%。

3.电压波动和闪变

光伏电站接入电网后，公共连接点处的电压波动和闪变应满足(电能质量电压波动和闪变》GB/T 12326的规定。光伏电站单独引起公共连接点处的电压变动限值与变动频度、电压等级有关。

光伏电站在公共连接点单独引起的电压闪变值，应根据光伏电站安装容量占供电容量的比例，以及系统电压，按照《电能质量电压波动和闪变》GBT 12326的规定，分别按三级做不同处理。

4.电压不平衡度

光伏电站接入电网后，公共连接点的三相电压不平衡度应不超过《电能质量三相电压不平衡》GB/T 15543规定的限值，公共连接点的负序电压不平衡度应不超过2%，短时不得超过4%。其中由光伏电站引起的负序电压不平衡度应不超过1.3%，短时不超过2.6%。

5.直流分量

光伏电站并网运行时，向电网馈送的直流电流分量不应超过其交流额定值的0.5%，对于不经过变压器直接接入电网的光伏电站，因逆变器效率等特殊因素可放宽到1%。

6.功率因数

大型和中型光伏电站的功率因数应能够在0.98 (超前) ~0.98 (滞后)范围内连续可调。在其无功输出范围内，大型和中型光伏电站应具备根据并网电压水平调节无功输出，参与电网电压调节的能力。小型光伏电站输出有功功率大于其额定功率的50%时，功率因数应不小于0.98 (超前或滞后);输出有功功率在20%~ -50%之间时，功率因数应不小于0.95 (超前或滞后)。

▷ 光伏电站的并网方式

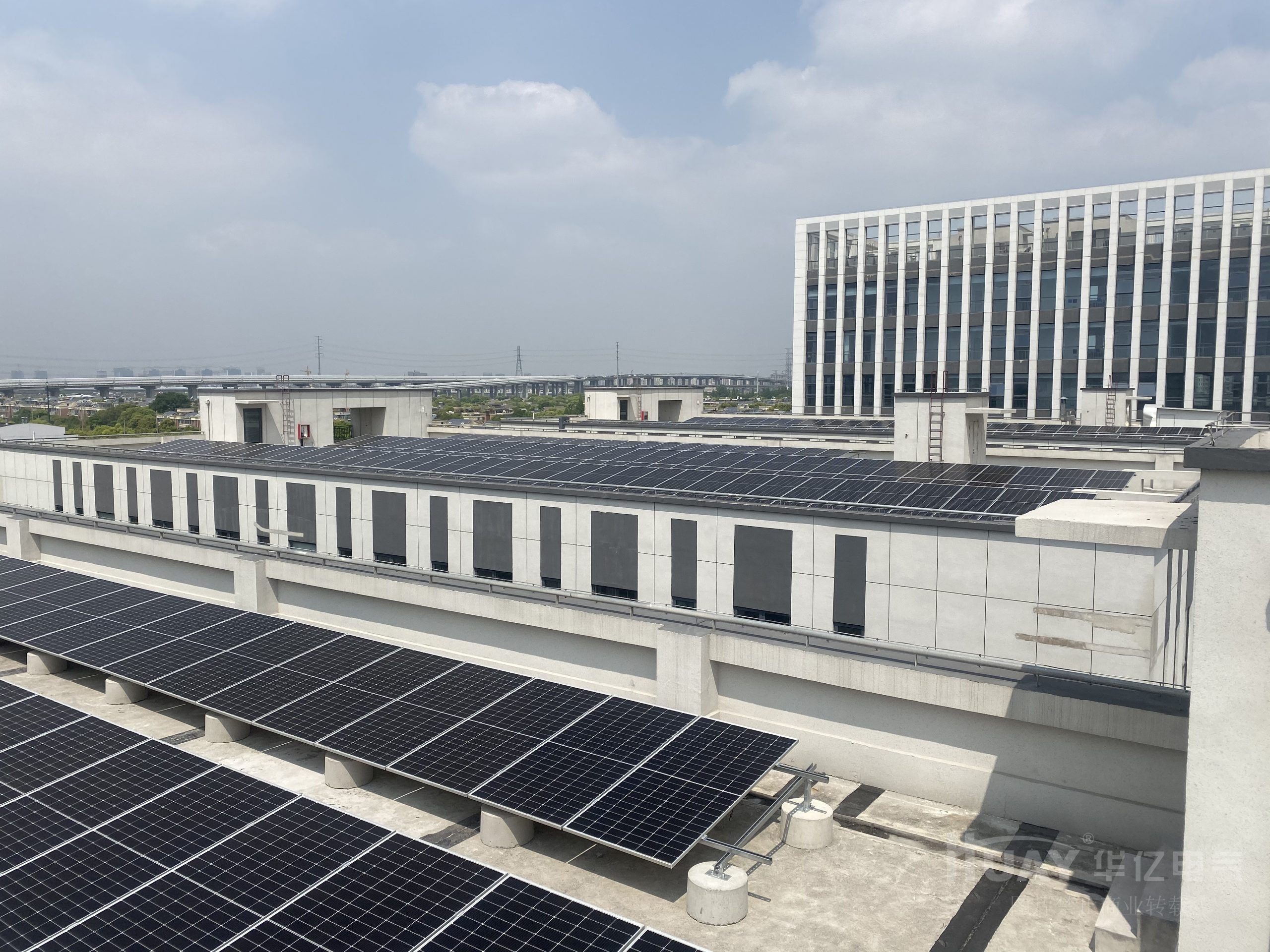

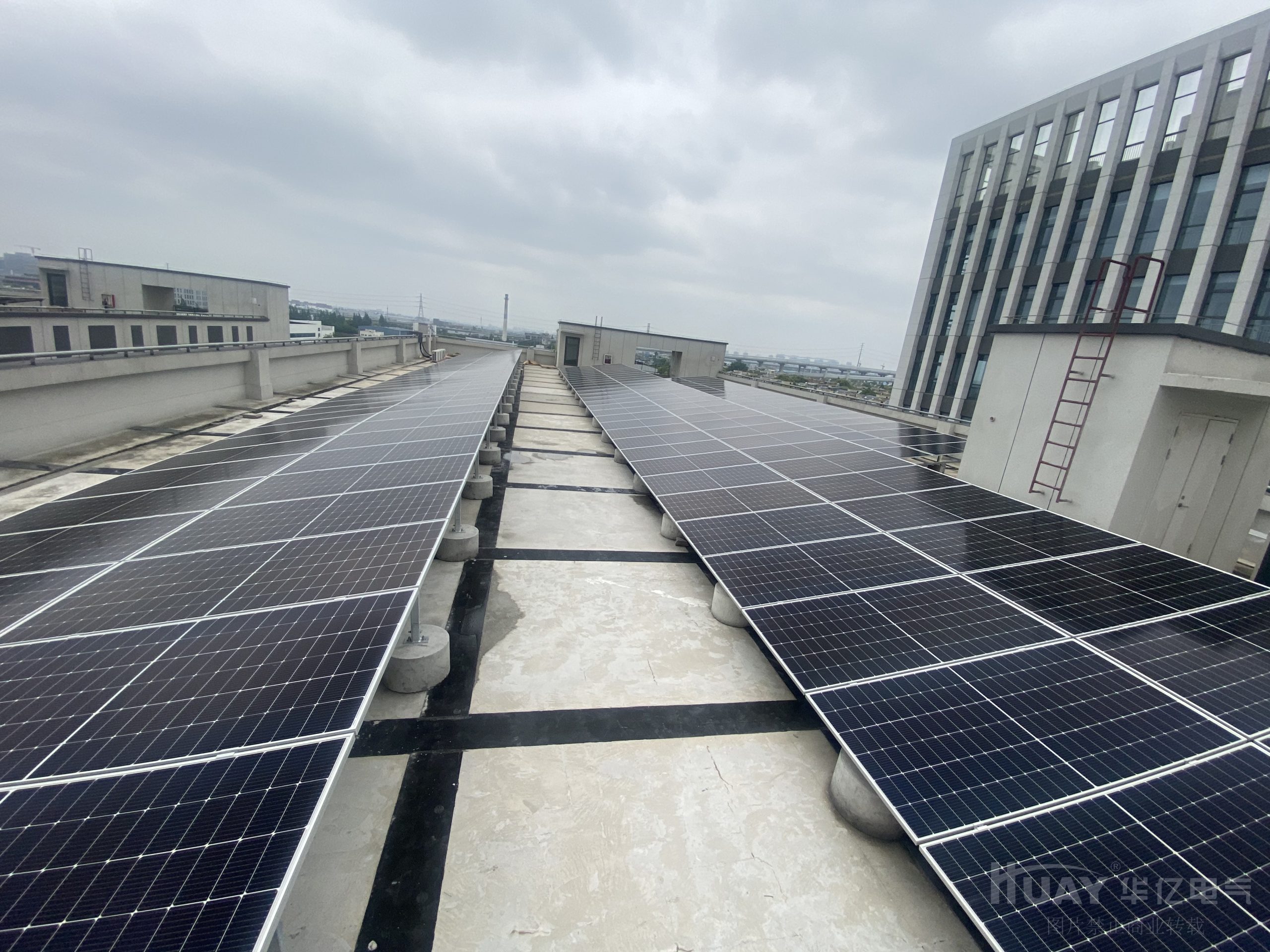

【以户用屋顶光伏为例】

一般地，户用屋顶光伏通常由光伏方阵通过汇流箱，接到直流防雷开关、并网逆变器、交流防雷开关， 最后直接非入202/328电网。需要时可以配置部分数据收集、记录装置。

这类并网光伏发电系统可通过“净电表计量”和“上网电价”两种方式接入电网。

注：“净电表计量”通常将输出端接在进户电表之后，而“上网电价”则将输出端接在进户电表之前。

大中型光伏电站如同常规发电站一样，将所发电力全部输入电网。只是由于光伏组件数量众多，需要分成许多子方阵和配备很多汇流箱，有时需要多个直流配电柜。光伏方阵输出端必须安装具有灭弧能力的开关，主开关应具有安全切断在1.25 倍方阵最大开路电压下1.25倍方阵最大短路电流的能力。

光伏方阵发出的电能经直流配电柜后与逆变器相连，还要将逆变器输出的低压交流电经过交流配电柜后，再通过升压变压器井入高压电网。升压变压器应选择合适的连接方式以隔离逆变系统产生的直流分量和谐波分量，井且在接入公共电网的光伏电站和电网连接处应设置有明显断点的开关设备。

光伏发电系统的交流侧还应配置接地检测，过压、过流保护，指示仪表和计量仪表。在交流和直流端都要配备防雷装置，此外还应配置主控和监视系统，其功能可以包括数字信号的传感和采集，以及必要的处理、记录、传输、显示系统数据。我国目前使用的地面光伏电站及集中上网的分布式光伏电站，采用的是“上网电价”方式。
